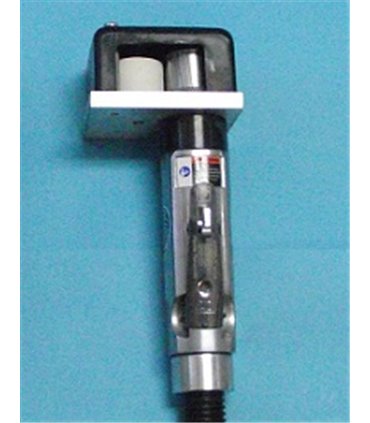

CGA08 GLASVEZEL KAPPER
Glasvezel chopper, dit toestel wordt met lucht aangedreven en verhakseld een glasvezel draad . voor gebruik bij het handlamineren met polyester ea. harsen.
Door meer of minder mesjes aan te brengen kan je kortere of langere vezels verkrijgen .
met de CGA 08 heb je een betere controle bij het spuiten , je kan dit toestel tragel laten draaien dan de CDA 08
OPERATIE:
Vouw de glasstreng 2 "naar achteren voor een eenvoudige plaatsing in de glasgeleidebus van de kap (CA004). Druk lichtjes op de schakelaar. Glas grijpt de invoer rol (CA009) en het gehakte glas komt uit de rechthoekige opening aan de voorkant van de hakmolen. Meer druk op de trigger verhoogt de glasafgifte.
ZORG:
Uw hakmolen is een precisie gebouwd hulpmiddel, vervaardigd in de VS door deskundige vakmensen. Met redelijke zorg zult u lang van problemen genieten
gratis dienst. Hier volgen enkele suggesties om dat lange leven te bereiken:
1. Zorg ervoor dat glasstrengen niet verontreinigd zijn met vuil of hars.
2. Verwijder altijd de stroombron voordat u de kap verwijdert. (CA004).
3. Draag altijd een veiligheidsbril.
4. Vervang de messen CA007) en de aandrukrol (CA011) bij het eerste teken van slijtage.
(Houd een goede voorraad van deze onderdelen bij de hand)
5. Controleer dagelijks op losse schroeven en moeren.
6. Gebruik te allen tijde schone, gesmeerde lucht voor luchtgereedschap voor een lange levensduur.
PROBLEEMOPLOSSEN:
Probleem Waarschijnlijke oorzaak:
1. Lange strengen A. Doffe messen (CA007)
B. Onjuiste spanning in aambeeldrollen (CA010) of invoerrollen (CA008)
C. Versleten aandrukrol(CA011).
2. Korte strengen A. Te veel messen geïnstalleerd
B. Vuil of glasvezel verhindert vrije rotatie van aambeeld of toevoerrollen.
C. De invoer rol as (CA016) moet mogelijk worden gesmeerd of vertoont corrosie.
3. Chopper start niet A. Onvoldoende luchtdruk.
B. Aandrukrol(CA007) te strak afgesteld.
C. Mes is tegen ingeklemd in de Aandrukrol bij het opstarten. (Draai het iets naar achteren en start opnieuw)
UITGANG & CONSUMPTIE:
Model CDA-08 3,5 lbs / min bij 1 "lengte, 70 tot 100 psi, 3.5CFM
Model CGA-08 3.1 lbs / min bij 1 "lengte, 70 tot 100psi, 3.5CFM
INSTELLINGEN:
Aandrukrol: Steek een 3/32 "inbussleutel in het middelste gat van de hakplaat. ZORG ERVOOR DAT U DE SCHROEF LOSLATEN VOORDAT U DEZE MAAKT
Aanpassingen. ALS U DIT NIET DOET, SCHADELT DE SCHACHT, MOGELIJK DE ALUMINIUM PLAAT SCHADE EN KAN ONGELDIG WORDEN
GARANTIE. Kijk naar beneden naar de hakcomponenten met het deksel verwijderd en de Aandrukrol is aan uw rechterkant, draai de Aandrukrol
CLOCKWISE totdat het contact maakt met het gekartelde oppervlak onder de messen. Wij adviseren een afstand van 0,010 ”tussen de snijder
rollichaam en de Aandrukrol. Draai de stelschroef vast met de inbussleutel. Stel vervolgens de invoerrol af door de stelschroef ernaast los te draaien
op de eerste stelschroef en de invoerrol tegen de klok in afstellen totdat een afstand van 0,010 "tussen de invoer- en Aandrukrollen is bereikt;
draai de stelschroef vast. Als de aanpassing te los is, krijgt u lange strengen. Als de aanpassing te strak is, krijgt u korte strengen of
overmatige slijtage van de messen (CA007), de Aandrukrol (CA011) en de Aandrukroller (CA010). Een te strakke aanpassing kan ook
voorkomen dat de chopper start. Nadat de aanpassingen zijn aangebracht, plaatst u de kap terug (CA004).
NOTITIE:
Alle nieuwe choppers worden vóór verzending getest met glasvezel. Er kan na de test nog wat glas achterblijven in de hakmolen. U
moet u mogelijk ook uw chopper opnieuw instellen bij aflevering. Dit komt door verschillen in milieu- en klimaatomstandigheden.
Een pdf van deze instructie is beschikbaar op www.esmfg.com.
CHOPPER-INSTRUCTIES voor Model CDA-08 & CDG-08
